طرق معالجة الأنابيب الفولاذية ذات القطر الكبير لها أنواع مختلفة. تركز شركة ACA على تقنية JCO. تتميز الأنابيب الفولاذية LSAW (لحام القوس المغمور طوليًا) بخصائص العملية البسيطة نسبيًا والإنتاج المستمر السريع، وتستخدم على نطاق واسع في مشاريع النفط والغاز، ونقل المياه، والهندسة، والمشاريع البحرية.

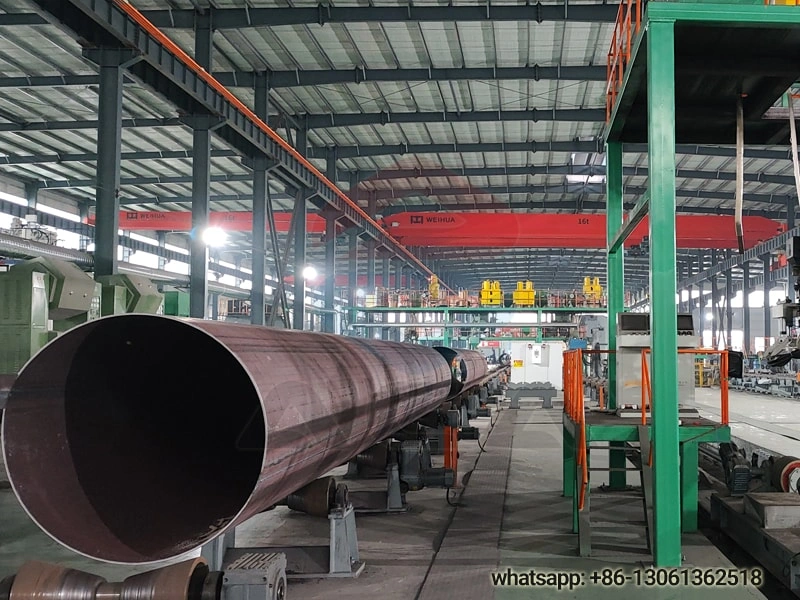

خط تفريز الأنابيب LSAW

ماكينة تفريز الأنابيب المتقدمة ذات القطر الكبير مع JCO(E)

طرق معالجة الأنابيب الفولاذية ذات القطر الكبير لها أنواع مختلفة. تركز شركة ACA على تقنية JCO. تتميز أنابيب الصلب LSAW (اللحام بالقوس المغمور طوليًا) بخصائص العملية البسيطة نسبيًا والإنتاج المستمر السريع، وتستخدم على نطاق واسع في مشاريع النفط والغاز ونقل المياه والهندسة والمشاريع البحرية.

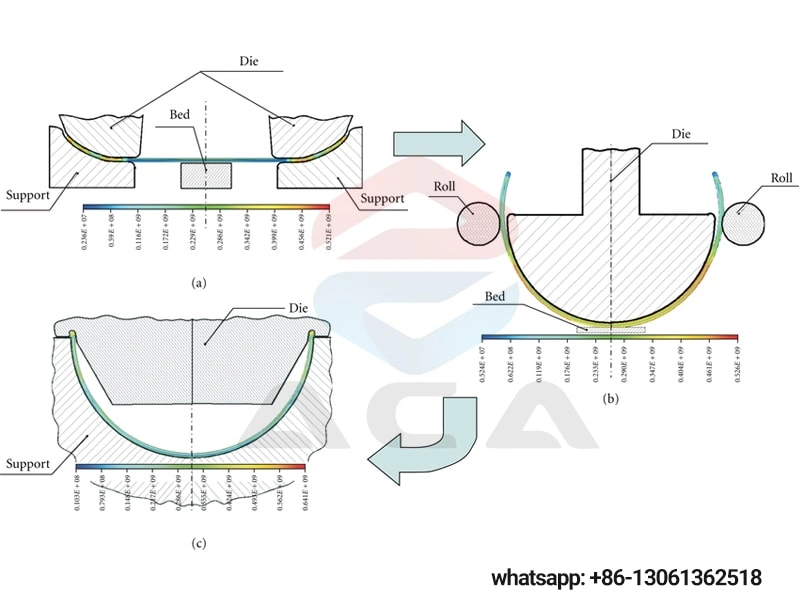

يمكن تقسيم عمليات تشكيل الأنابيب الخطية إلى أربع فئات على أساس تصنيع الأنابيب الخطية في مراحل مختلفة وهي طحن حافة اللوحة، تجعيد حافة اللوحة، تشكيل J-C-O (E) والتوسع الميكانيكي.

المواصفات

أنابيب JCOE LSAW
القطر الخارجي	Φ406mm - 1626mm (16" - 64" )
سُمك الجدار	6.0 - 75mm (1/4" - 3" )
معايير الجودة	API、DNV、ISO、DEP、EN、ASTM、DIN、BS、JIS、GB、CSA
الطول	6 - 12.5m
الحد الأدنى لمقاومة الخضوع (ميجا باسكال)	245-555(X42-X80)

مقدمة

1. ماكينة منحنية مسبقاً

● هيكل الإطار: صلابة عامة جيدة ودقة عالية;

● يمكن للقاعدة المتنقلة CNC أن تتكيف بسهولة مع مختلف عروض الألواح الفولاذية وتلبية صنع خط أنابيب فولاذية Φ406-1626mm;

● يعتمد نظام الأسطوانة نظام تحكم مؤازر ويتم التحكم فيه بشكل مستقل لضمان توحيد حافة ما قبل الانحناء;

● سرعة ما قبل الانحناء: 15 مم/ثانية.

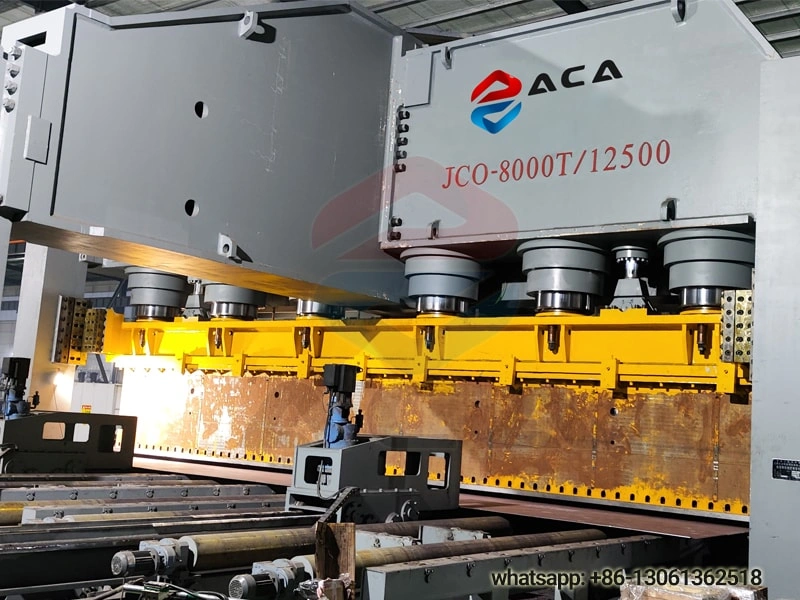

2. وحدة تشكيل عالية الدقة باستخدام الحاسب الآلي

● طاولة عمل CNC مع واجهة بين الإنسان والآلة، لعرض وضبط عملية الإنتاج بأكملها بشكل حدسي;

● خيار وحدة التشكيل لدينا: 2500T-12000TON.

3. اللحام المسبق لأنابيب الصلب

اعتماد تكنولوجيا ألمانيا، يتم تنفيذ وصلات الأنابيب الفولاذية واللحام المسبق بشكل مستمر وإتمامها في نفس الوقت. تقنية التتبع بالليزر.

4. وحدة اللحام الداخلي والخارجي

● طاولة عمل CNC، تتحكم بدقة في سرعة نقل ناقل خط الأنابيب لضمان سرعة موحدة وعدم وجود اهتزازات مؤثرة؛ مراقبة حالة اللحام في الوقت الحقيقي عبر الإنترنت. تحقيق معايير عالية للحامات على خطوط أنابيب النفط والغاز;

● سرعة اللحام: 0.5 - 4 م/دقيقة، لديه تنظيم سرعة غير متدرج وتنظيم سرعة التردد المتغير.
