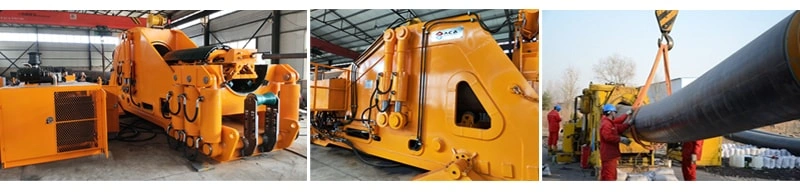

ماكينة ثني الأنابيب الهيدروليكية

الاستفسار الآن اتصل بن

نحن نصنع آلة ثني الأنابيب الهيدروليكية العمودية المبردة. وهي مناسبة لثني أنابيب الصلب الملحومة بالقوس المغمور (SSAW) والقوس المغمور الطولي (LSAW)، والأنابيب الحلزونية، والأنابيب ذات اللحام المستقيم، وأنابيب ERW، والأنابيب غير الملحومة، مما يسهل إنشاء خطوط الأنابيب. كما أنها مناسبة لثني الأنابيب ذات طبقات الحماية الداخلية والخارجية من التآكل، مثل أنابيب 3PE. قوالب الثني التي نوفرها لا تُلحق الضرر بطبقة الحماية من التآكل للأنابيب. أقصى زاوية ثني للأنابيب من 10 إلى 110 درجة (طول الأنبوب 12 مترًا).

يقدم

أقصى زاوية ثني للأنابيب من 10 إلى 110 درجة (طول الأنبوب 12 مترًا).

المواصفات الفنية لآلات ثني الأنابيب الهيدروليكية العمودية من سلسلة ACAWG

نموذج آلة ثني الأنابيب )	ACAWG600	ACAWG762	ACAWG1000	ACAWG1220	ACAWG1620
نطاق قطر الأنابيب المنحنية )	Φ168-Φ508 مم	Φ406-Φ762 مم	Φ559-Φ914 مم	Φ711-Φ1219 مم	Φ1219-Φ1524 مم
(ينطبق على أسلوب الانحناء)	ينطبق على الأنابيب الملولبة، والأنابيب ذات الفتحات الجانبية المستقيمة ، والأنابيب غير الملحومة، وأنابيب الصلب المطلية بطبقة مقاومة للتآكل الداخلية أو الخارجية . نظام لا يتسبب في تلف الطلاء المقاوم للتآكل لأنابيب الصلب.
(درجة حرارة التشغيل)	-20 درجة مئوية إلى +50 درجة مئوية، الرطوبة النسبية: ≤ 85%
(قوة المحرك)	46 كيلوواط	75 كيلوواط	125 كيلوواط	160 كيلوواط	160 كيلوواط
(ضغط النظام الهيدروليكي)	16 ميجا باسكال	16 ميجا باسكال	16 ميجا باسكال	16 ميجا باسكال	21 ميجا باسكال
(الأسطوانة الهيدروليكية الرئيسية)	قطعتان 220×350	قطعتان 280×500	4 قطع 320×500	4 قطع 450×560	6 قطع 360×560
(أسطوانة هيدروليكية للرفع)	قطعتان 180×200	قطعتان 200×200	4 قطع 220×200	4 قطع 280×200	4 قطع 280×200
(سحب بالرافعة الهيدروليكية)	1.5 طن	2.5 طن	7 طن	8 طن	12 طن
(مسار)	المسار المُجمّع هو من نوع التشحيم بانسيل وتجنب الحضور ، وينطبق ذلك بشكل خاص على العمل في المناخات شديدة البرودة ، بعد يمكن استخدامه فورًا بعد فترة طويلة من التخزين ، مما يغني عن الحاجة إلى خدمة إضافية.
(حجم الماكينة بالكامل (مم))	4450×2180×2175	6600×2650×2700	8400×3000×2800	9800×3335×3235	الآلة الرئيسية: 9875×3190×3500؛ وحدة الطاقة: 4300×2280×2760
(الوزن الإجمالي للآلة بالكامل)	حوالي 8 أطنان	حوالي 20 طنًا	حوالي 42 طنًا	حوالي 68 طن	حوالي 93 طن
تعليمات لدعم القوالب	يتكون كل أنبوب من مجموعة ثني الأنابيب من مغزل ثني الأنابيب ومجموعة الثني الخارجية (التي تشمل مجموعة الثني العلوية ، والمشبك الأمامي، ومجموعة الثني الأمامية، ومجموعة الثني السفلية) والتي تعمل معًا بتناغم. يتناسب قطر هذا الأنبوب مع نوع من مجموعة الثني الأمامية ومجموعة الثني الخارجية.

ماكينة ثني الأنابيب الهيدروليكية العمودية من النوع ACAWG1620

القطر الخارجي للأنبوب (مم)	أقصى سُمك للانحناء (مم)					اقتراح مواصفات الانحناء
القطر الخارجي للأنبوب (مم)	X52 L360	X60 L415	X65 L465	X70 L485	X80 L555	أقصى زاوية انحناء في خطوة واحدة	أقصى زوايا الانحناء (كل 12 مترًا)	قم بتغيير المسافة في كل مرة
1219	48	48	48	48	38	0.5	10.5	300-400 مم
1270	48	48	48	44	35	0.5	10.5
1321	48	48	48	41	32	0.5	10.5
1372	48	48	48	38	30	0.5	10.5
1422	48	48	44	35	27	0.5	10.5
1473	46	44	40	36	25	-	-
1526	45	43	38	35	25	-	-

ملاحظة: تنطبق زوايا الانحناء القصوى على الأنابيب الفولاذية ذات اللحام الطولي، مما يشير إلى أن 75% من مواصفات الانحناء مخصصة للأنابيب ذات الخيوط اللولبية؛ ويبلغ طول الانحناء الفعال 8 أمتار.
