تُصنع الأنابيب الفولاذية الملحومة عن طريق تشكيل ألواح أو شرائط الفولاذ (بثنيها) ثم ربط الحواف المتقابلة باستخدام اللحام. واعتماداً على طريقة اللحام ومجال الاستخدام، يمكن تصنيفها إلى الأنواع الثلاثة التالية:

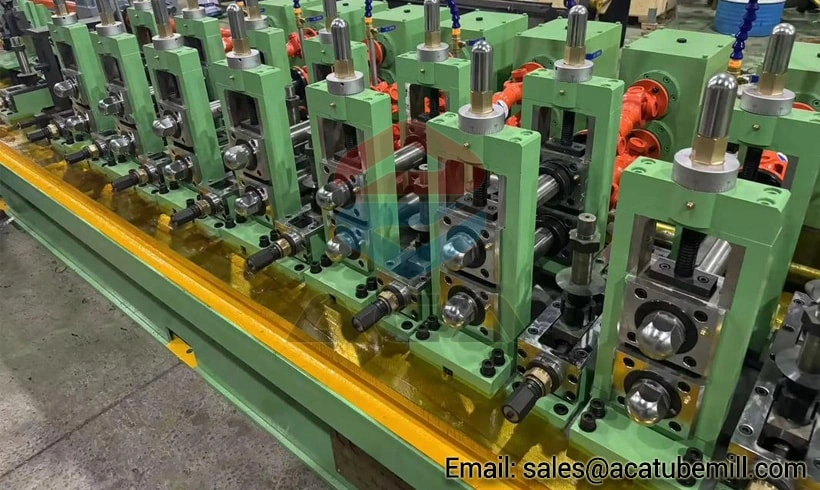

1. خط إنتاج الأنابيب الفولاذية الملحومة بالمقاومة الكهربائية (ERW):
يتم ثني ألواح أو شرائط الفولاذ طولياً لتأخذ شكل الأنبوب، ثم تُلحم على طول الحواف المستقيمة للأنبوب، بحيث يكون خط اللحام موازياً لمحور الأنبوب. يتميز هذا النوع من الأنابيب بكفاءة إنتاج عالية وتكلفة منخفضة، مما يجعله مناسباً للأنابيب ذات الأقطار المتوسطة والصغيرة (عادةً بقطر اسمي DN ≤ 710 مم). تشمل طرق اللحام المستخدمة اللحام بالمقاومة الكهربائية عالية التردد (ERW) واللحام بالقوس المغمور (SAW). وتُعد أنابيب ERW عالية التردد الخيار الأكثر شيوعاً لنقل السوائل منخفضة الضغط - مثل خطوط أنابيب النفط والغاز - نظراً لسرعة اللحام العالية واستقرار جودة اللحام.
يمكن لمجموعة ACA توفير خطوط إنتاج أنابيب ERW عالية التردد وفقاً لمتطلبات العملاء، وبأحجام تتراوح بين DN 12 وDN 710 مم.
تعتمد خطوط إنتاج أنابيب ERW عالية التردد لدينا على تقنية اللحام بالمقاومة الكهربائية عالية التردد؛ حيث تتم معالجة مناطق اللحام لتخفيف الإجهادات عبر عملية التلدين المباشر (أثناء الإنتاج)، وتتجاوز قوة الشد 510 ميجا باسكال. كما تتوافق تفاوتات الأبعاد مع معايير GB/T 21835، ولا يتجاوز الانحراف في سماكة الجدار نسبة ±10%.

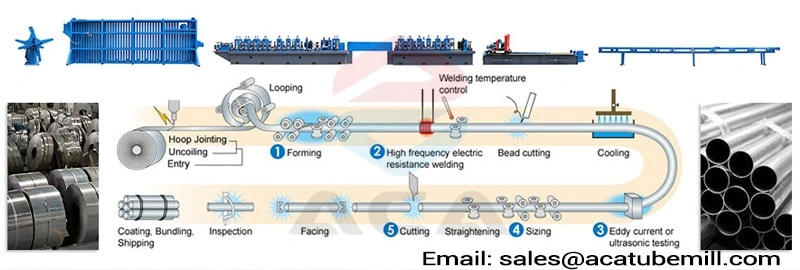

فيما يلي المخطط الانسيابي لخط إنتاج الأنابيب الملحومة طولياً (ذات اللحام المستقيم) بتقنية ERW:
II. الأنابيب الفولاذية الملحومة حلزونياً (خط إنتاج SSAW):
يتم ثني شرائط الفولاذ لتشكيل أنبوب باتجاه حلزوني ولحامها بشكل مستمر، بحيث يشكل خط اللحام مساراً حلزونياً. وتتيح هذه العملية إنتاج أنابيب فولاذية ذات أقطار كبيرة (حيث يمكن أن يتجاوز القطر الاسمي "DN" 3000 مم) باستخدام شرائط فولاذية ضيقة نسبياً. وتتميز الأنابيب الملحومة حلزونياً بصلابة ومقاومة للالتواء تفوق تلك التي تتمتع بها الأنابيب ذات اللحام الطولي (المستقيم). ويمكن تصنيف هذه الأنابيب إلى نوعين: الأنابيب الملحومة حلزونياً بالقوس المغمور (SSAW) والأنابيب الملحومة حلزونياً بالتردد العالي (HFW)؛ حيث يتميز النوع الأول بقدرة أعلى على تحمل الضغط ويُستخدم عادةً في خطوط الأنابيب الممتدة لمسافات طويلة، بينما يُعد النوع الثاني مناسباً للتطبيقات التي تتطلب ضغطاً منخفضاً.

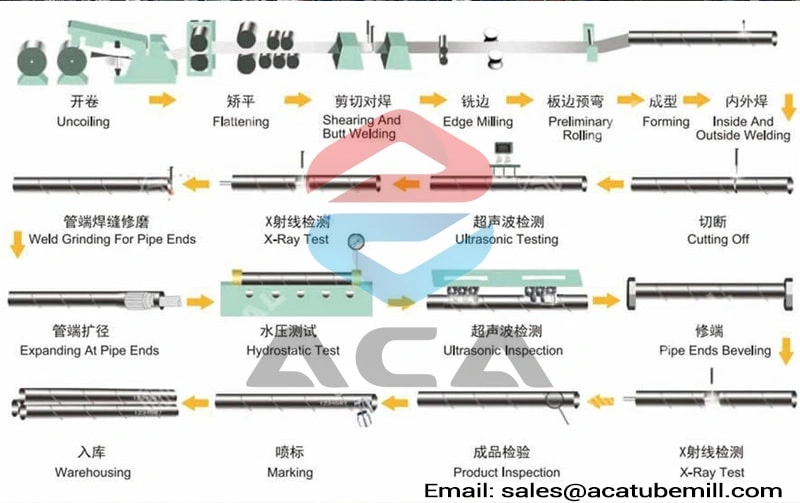

فيما يلي تسلسل العمليات العام لخط إنتاج الأنابيب الفولاذية الملحومة حلزونياً:
III. أنواع أخرى من الأنابيب الفولاذية الملحومة الخاصة، مثل أنابيب الفولاذ المقاوم للصدأ الملحومة (باستخدام تقنيات اللحام TIG وMIG وغيرها)، والتي تتميز أساساً بمقاومتها للتآكل وتُستخدم في قطاعات صناعية مثل الصناعات الكيميائية وتجهيز الأغذية؛ وهناك أيضاً الأنابيب الملحومة بالقوس المغمور من الجانبين، التي تتمتع بجودة لحام عالية وتُعد مناسبة للعمل في ظروف الضغط العالي.
