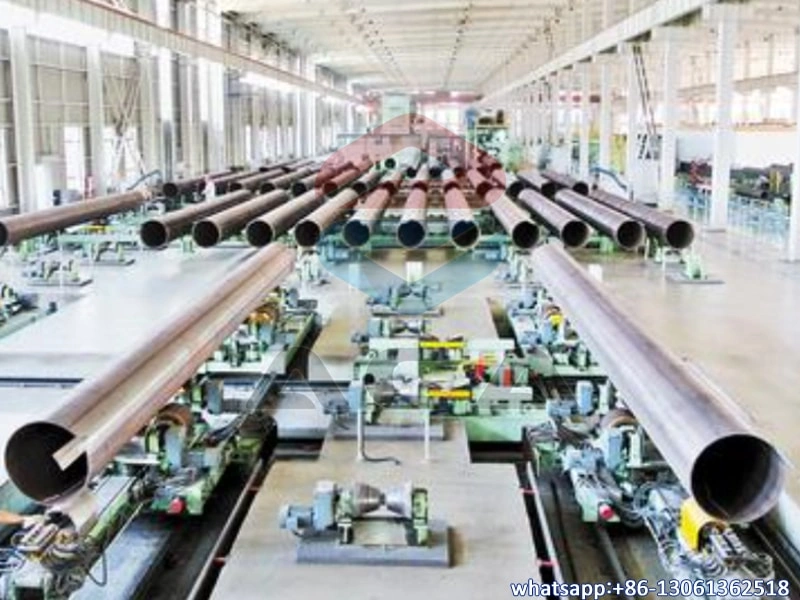

يُعد خط إنتاج أنابيب الصلب الملحومة بالقوس المغمور من المعدات الأساسية لتصنيع أنابيب الصلب عالية القوة، والتي تُستخدم بشكل رئيسي في نقل النفط والغاز، والهياكل الإنشائية، وغيرها من المجالات. وتشمل عملياته الأساسية اللحام القوسي المغمور ذي اللحام الطولي (JCOE/UOE) واللحام القوسي المغمور الحلزوني، مما يضمن قوة ودقة أنابيب الصلب من خلال تقنيات التشكيل واللحام الدقيقة.

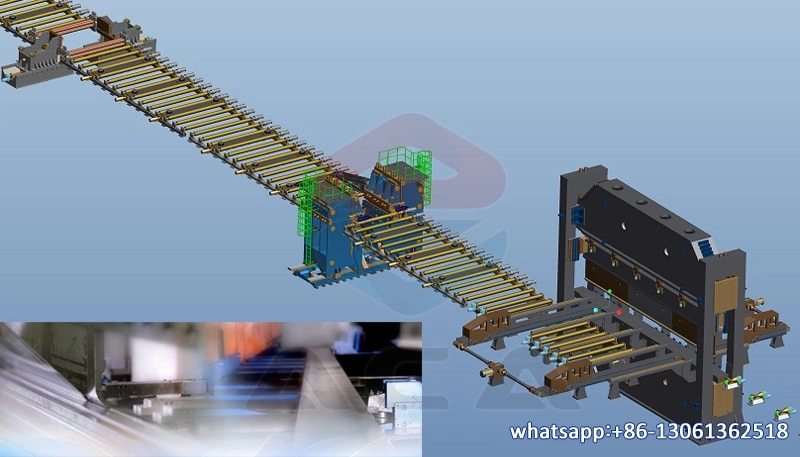

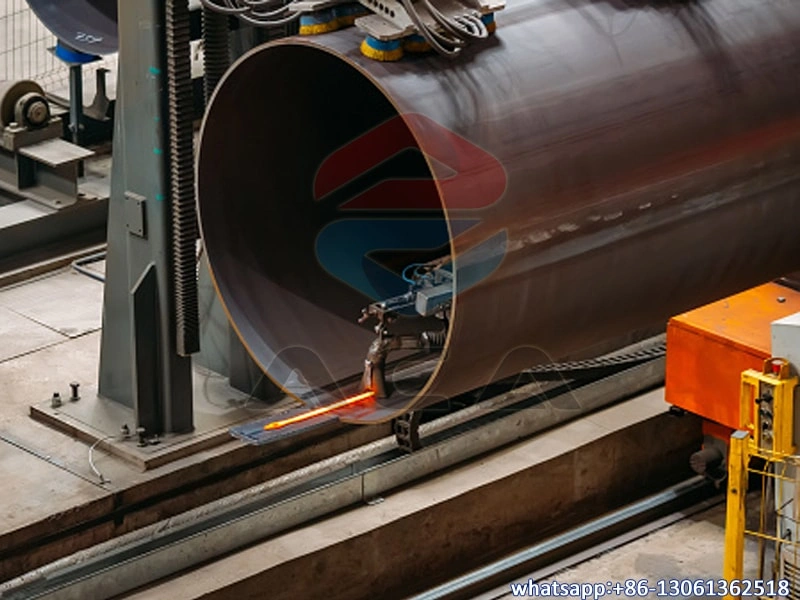

يستخدم خط إنتاج أنابيب الصلب الملحومة طولياً بتقنية اللحام القوسي المغمور (JCOE/UOE) التابع لشركتنا طريقة التشكيل المستمر باستخدام قالب دوار، وهو مجهز بآلة ثني مسبق للصفائح الفولاذية، ومكبس تشكيل الصفائح الفولاذية، وآلة لحام الدرزات، ومعدات لحام داخلية وخارجية. ويمكنه إنتاج أنابيب فولاذية بأقطار تتراوح من 406 إلى 1829 ملم، وبسماكات جدار تتراوح من 6.0 إلى 80 ملم.



تُنتج آلات تصنيع الأنابيب لدينا أنابيب فولاذية تتميز بانخفاض الإجهاد المتبقي وخلوها من الخدوش السطحية. تتوافق خطوط الأنابيب مع المعايير الدولية مثل معايير API وBS.
تستخدم معظم خطوط الأنابيب الكبيرة لنقل النفط والغاز خطوط إنتاج JCOE لإنتاج أنابيب فولاذية ذات أقطار كبيرة، كما تُستخدم تقنية لحام القوس المغمور في تصنيع أنابيب الصلب المستخدمة في لوحات الإعلانات وخطوط أنابيب مياه الشرب.

يتميز خط إنتاج أنابيب الصلب JCOE التابع لشركتنا أيضًا بالخصائص التقنية الرئيسية التالية:

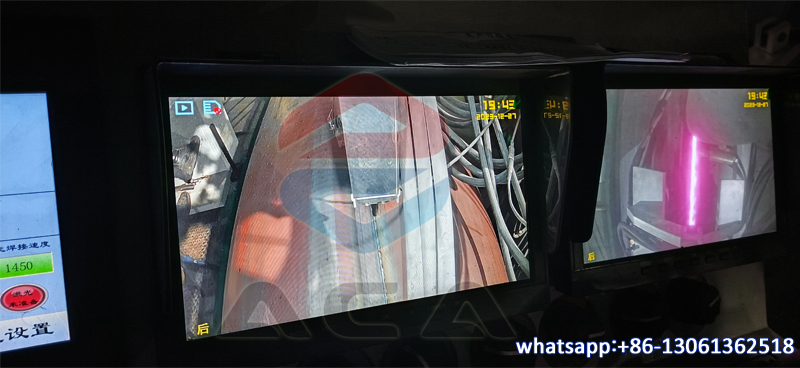

1. درجة عالية من الأتمتة: يستخدم تقنية التوأم الرقمي لتحقيق التحكم المركزي الآلي.

2. الكشف عالي الدقة: مزودة بأجهزة كشف العيوب بالموجات فوق الصوتية، وآلات اختبار هيدروليكية، ومعدات أخرى لضمان جودة أنابيب الصلب النهائية.
الفيديو ذو الصلة:
سيُقام المعرض الروسي الثاني والثلاثون لصناعة المعادن (METAL-EXPO '2026) في الفترة من 10 إلى 13 نوفمبر 2026. ويُعد هذا المعرض الحدث الأكثر تأثيرًا في قطاعي المعادن والصلب في روسيا وأوروبا الشرقية. وستشارك شركتنا، ALECO (ACA)، إلى جانب شركات محلية بارزة في مجال أنابيب الصلب، وهي: مجموعة "ماغنيتوغورسك" للصلب (MMK)، وشركة "تي إم كيه" (TMK)، والشركة المتحدة للمعادن (OMK).

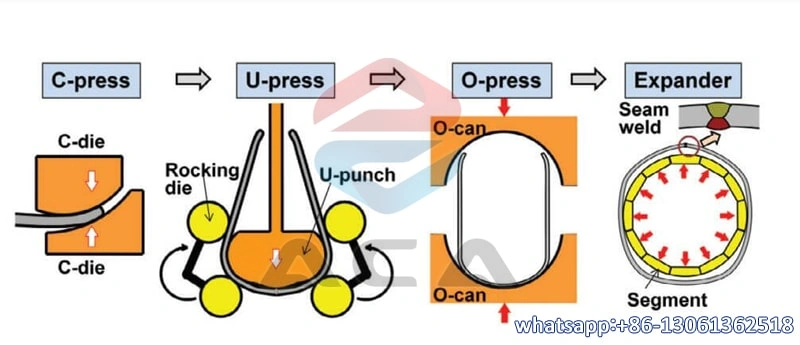

أصبحت تقنية JCOE المسار التصنيعي السائد للأنابيب الفولاذية ذات القطر الكبير والمصنعة بطريقة اللحام القوسي المغمور طوليًا (LSAW). وتساهم معداتنا التي تعتمد تقنية JCOE - بما في ذلك آلات التشكيل وآلات ضبط الأبعاد - في الحد من مشكلات مثل عدم استدارة الأنبوب (البيضوية) وانحراف القطر أثناء التصنيع؛ حيث تضمن مطابقة الأنابيب لمعايير API 5L، مع ضبط نسبة عدم الاستدارة بحيث لا تتجاوز 0.5%. كما تتيح هذه التقنية الإنتاج الضخم للأنابيب الفولاذية عالية القوة، من فئات مثل X70 وX80.
